PU501LR – PH27
PU501LR – PH27 (dříve dodávaná pod názvem PL501LR G27) je zalévací polyuretan vhodný pro elektroniku, pro zalévání traf, zapalovacích cívek, ponorných pump, kondenzátorů, maximální doporučená pracovní teplota +130 oC. Mimo aplikace v elektronice je tato zalévací hmota použitelná i při odlévání různých modelů do silikonových forem apod.
Technická specifikace
Polyuretanová zalévací hmota pro elektroniku
typ PU501 LR/PH27
POZOR ! Výrobcem došlo k přejmenování materiálu z označení PL501LR/G27 na označení PU501LR/PH27
- Rychleji se vytvrzující verze se jmenuje PU501HR/PH27 a má čas odformování cca 8 až 12 minut na rozdíl od verze PU501LR/PH27 , která má čas odformování 4 až 6 hodin
Popis zalévacího polyuretanu (PUR) pro elektroniku
- materiál se skládá ze základní složky PU 501 LR a tvrdidla PH27
- materiál je dodáván v několika barevných variantách - černá, šedá, bílá, žlutá
- materiál je vhodný pro ruční zalévání i pro aplikaci dávkovačem

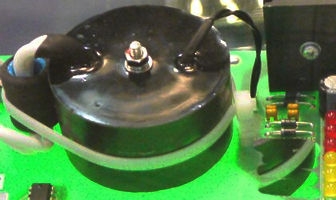

- zalévání transformátorů, zapalovacích cívek, ponorných pump a kondenzátorů atd.
- dvousložkový samozhášivý (UL-94 V0, file E116643) polyuretanový systém obsahující neabrazivní plniva
- dobrá zpracovatelnost a střední čas vytvrzení. Vytvrzený materiál má dobré elektrické a mechanické vlastnosti
- materiál má nízkou viskozitu, dobře zatéká ale v případě potřeby je možnou použít i zalévání ve vakuu
- v některých případech může být vhodné předehřátí předehřátí zalévaných komponent např. na cca 50 oC
- v některých případech je doporučeno odvzdušnit namíchanou směs
Test v laboratoři ELCHEMCo

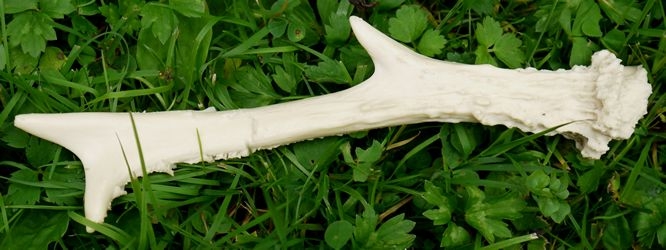

- mimo aplikace v elektronice a elektrotechnice je tento materiál i dobře použitelný při výrobě modelů, prototypů apod.
- bílá i žlutá verze se dá bez problémů tónovat barvičkami, které ELCHEMCo dodává
- při výrobě dělených forem výborně funguje separátor Formula 10
- při odlévání silikonového kaučuku se forma vyrobená z tohoto PUR nemusí ošetřovat separátorem, vytvrzený silikonový kaučuk se snadno z formy uvolní
- pro dokonalé "vylisování" silikonového kaučuku v dvoudílné formě je vhodná truhlářská svorka
Zalévací hmota - specifikace složek
Pryskyřice PU501 LR
| Barva | Žlutá/černá,šedá,bílá,žlutá | ||
| Viskozita při 25 oC | IO-10-50 | mPas | 7500 - 11000 |
| Specifická hmotnost při 25 oC | IO-10-56 | g/ml | 1,52 - 1,56 |
Tvrdidlo PH27
| Barva | Bezbarvá/modrá | ||
| Viskozita při 25 oC | IO-10-50 | mPas | 25 - 40 |
| NCO obsah | IO-10-55 | % hmot. | 31,4 - 32,6 |
Typická charakteristika směsi nevytvrzené polyuretanové pryskyřice
| Poměr míchání hmotnostně | 100 : 23 | ||
| Poměr míchání objemově | 100: 30 | ||
| Počáteční viskozita směsi při 25 oC | IO-10-50 | mPas | 1000 - 1200 |
| Zpracovatelnost (pot life) | IO-10-50 (*) | min | 8 - 14 |
| Doba želatinace (15ml, 6 mm, 25 oC) | IO-10-73 (*) | min | 8 - 14 |
| Doba želatinace (100 ml, 25 oC) | IO-10-52b (UNI 8071 | min | 60 - 90 |
| Čas odformování (15 ml, 6 mm, 25 oC) | (*) | Hod. | 4 - 6 |
| Dotvrzení (post-curing) | 60 oC (**) | Hod. | (15) |
(*) pro větší množství materiálu se Zpracovatelnost zkracuje a vzrůstá exoterm tj. množství uvolněného tepla.
(**) dotvrzení se používá výběrově dle aplikace
(***) maximální doporučená pracovní teplota je dána na základě laboratorních informací. Uživatel si musí provést vlastní ověření a stanovení na skutečném vzorku s přihlédnutím k použitým konstrukčním technologiím a materiálům
(ns) nestanoveno
Typické vlastnosti vytvrzenépolyuretanové zalévací hmoty
Vlastnosti určeny na standartním vzorku vytvrzovaném 24 hodin při pokojové teplotě + 15 hod. při 60oC
| Povrch | Jasný | |||
| Specifická hmotnost při 25oC | ASTM D792 | g/ml | 1,45 - 1,49 | |
| Tvrdost Shore | ASTM D2240 | D/15 | 84 - 87 | |
| Teplota skelného přechodu | ASTM D3418 | oC | 39 - 43 | |
| Absorpce vody | 2 hod při 100 oC 24 hod. při normální teplotě | ASTM D570 ASTM D570 | % % | 0,80 - 1,00 0,1 - 0,2 |
| Tepelná vodivost | ASTM C518 | W/(m.oK) | 0,55 až 0,65 | |
| CTI | IEC 60112 | > 600 | ||
| Tepelný šok (10 cyklů) | IO10-67 | oC | -45 až +165 | |
| Samozhášivost | UL94 | V0 | 6,4 mm | |
| Maximální doporučená pracovní teplota | IEC 85 | oC | 130 | |
| Dielektrická konstanta | ASTM D150 | 4 - 5 | ||
| Ztrátový faktor | ASTM D150 | *10-3 | 30 - 45 | |
| Objemová rezistivita | ASTM D257 | ohm*cm | 1-3*1015 | |
| Dielektrická pevnost | ASTM D149 | kV/mm | 17 - 21 | |
| Pevnost v ohybu | ASTM D790 | MN/m2 | 52 - 62 | |
| Maximální napětí | ASTM D790 | % | 2,5 - 4,5 | |
| Elastický modul v ohybu | ASTM D790 | MN/m2 | 3000 - 4000 | |
| Pevnost v tahu | ASTM D638 | MN/m2 | 28 - 35 | |
| Prodloužení | ASTM D638 | % | 1,5 - 2,5 | |
| Pevnost v tlaku | ASTM 695 | MN/m2 | 54 - 60 | |
Před použitím se seznamte s Bezpečnostním listem.
Údaje uvedené v tomto Datalistu jsou založeny na současných znalostech a zkušenostech. Vzhledem k množství různých vlivů při zpracování a aplikaci tohoto produktu je však na odpovědnosti uživatele, aby si sám provedl testy a zkoušky a ověřil vhodnost použití tohoto materiálu a správný způsob aplikace v uživatelových konkrétních podmínkách.
