Čištění elektroniky po záplavě

V současnosti se na naši firmu obrací mnoho jednotlivců i organizací s dotazy zaměřenými na čištění elektroniky po záplavách.

Zde je velice stručný popis možného postupu. V případě potřeby můžeme poskytnout i další konzultace. Postup praní a výsledek je ovlivněn mimo jiné dobou zaplavení, složením nečistot ve vodě, zda bylo zařízení pod el. napětím v době zaplavení, typy materiálů pouzder součástek a desek plošných spojů (DPS), původní ochranou sestavy od výrobce, pracovními podmínkami atd. Nejčastěji používanou elektronickou sestavou je např. klasická deska plošného spoje známá z počítače. Samozřejmě existují komplikovanější sestavy např. s transformátory a jinými vinutými díly, vysokonapěťové napájecí zdroje atd. Je nutno postupovat individuálně, nespěchat. U komplikovaných,obtížně přístupných sestav se riziko budoucích poruch zvyšuje.

Jako čisticí media je vhodné použít vodovodní vodu na hrubé čištění a na dočištění destilovanou či deionizovanou vodu a dále IPA (2-propanol). Oba materiály se běžně používají ve výrobním procesu elektroniky pro její čištění po pájení atd. Při jejich použití hrozí minimální nebezpečí vzniku dalších poruch. IPA je mezinárodně uznávaným čističem pro elektroniku dle příslušných norem. Nenapadá plasty, s vodou tvoří azeotrop, který se odpařuje mnohem rychleji než samotná voda. IPA je hořlavina I. třídy a to je nutno při použití respektovat a dodržovat požární předpisy. Před zahájením práce je nutno se seznámit s Bezpečnostním listem, který s materiálem dodáváme.

Nepoužívat na čištění běžná organická rozpouštědla (aceton, toluen, ředidla na barvy atd.). Napadají plasty případně mají některé jiné negativní vlastnosti. Totéž platí i o běžně dostupném denaturovaném etanolu (lihu). Na denaturaci se často používá benzín případně i jiné schválené organické látky, které mohou způsobit problémy.

Praní se provádí např ve fotomisce. Zajistit pohyb lázně či čištěného předmětu. Lázeň včas vyměnit za čistou.

Pokud je k dispozici ultrazvuková pračka (UZ) použít ji. Při jejím použití dodržovat předpisy pro její obsluhu při práci s hořlavými kapalinami !! ( jako medium pro přenos ultrazvuku použít vodu a do ní umístit nádobu, v které je IPA; IPA se působením ultrazvuku ohřívá a více se odpařuje).

V průběhu praní a po vysušení provést kontrolu lupou či mikroskopem.

Materiály a pomůcky na čištění

• běžná vodovodní voda
• 0,1% vodný roztok uhličitanu sodného v destilované vodě s 0,1% saponátu
• destilovaná voda či deionizovaná voda
• IPA rozlévaná (IPA je zkratka pro 2-propanol známý také jako isopropanol či isopropylalkohol)

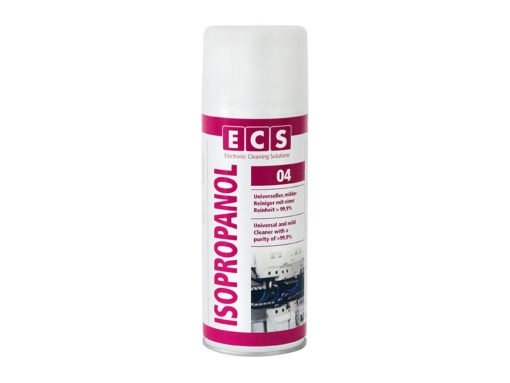

• IPA 170 sprej/ ECS Isopropanol sprej
• ultrazvuková pračka
• štěteček
• fotomiska
• lupa či mikroskop



Jednotlivé kroky

• hrubé čištění -odstranit bahno a další mechanické nečistoty osprchováním běžnou vodou. Použít štěteček, čistý tlakový vzduch atd.
• vyprat v cca 0,1% roztoku uhličitanu sodného a 0,1% saponátu
• vyprat v IPA
• vyprat v destilované či deionizované vodě
• vystříkat konektory, sokly a kompletně celou sestavu sprejem IPA 170
• DŮKLADNĚ usušit - NEUSPĚCHAT
• zkontrolovat vyčištěnou a usušenou sestavu lupou či mikroskopem
• po připojení sestavy k elektrické síti zajistit důkladnou provozní kontrolu
