Teplovodivý silikon Dow Corning Sylgard Q3-3600 pro elektroniku

THERMALLY CONDUCTIVE ENCAPSULANT

Popis

Sylgard Q3-3600 Thermally Conductive Encapsulant je nízkoviskózní teplotně vodivý silikonový elastomer vytvrditelný teplem. Po vytvrzení vytvoří tento dvousložkový materiál adhezivní vazbu. Část A je bílá, část B je šedá. Tyto dvě části jsou smíchány v poměru 1:1.

Tento teplovodivý produkt má k většině povrchů dobré adhezivní vlastnosti , včetně keramiky, kovů jako je hliník, měď, nikl a nerez ocel, sklo a mnoha průmyslových plastů.

Použití Dow Corning Sylgard Q3-3600

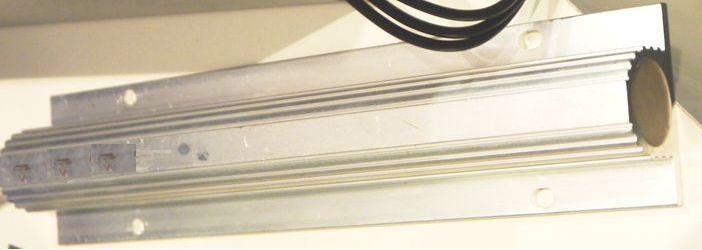

Tepelně vodivý silikonový kaučuk Sylgard Q3-3600 Thermally Conductive Encapsulant je speciálně navržen pro aplikace v elektronice a ve strojírenství, kde je zvláště důležitý přenos tepla. Pružná povaha tohoto materiálu způsobuje, že se přizpůsobuje velkým změnám teploty bez zatěžování citlivých součástek vysokým mechanickým napětím. Mezi typické aplikace patří zalévání senzorů, vysokonapěťových transformátorů, tiskových hlav a vysokonapěťových modulů,rozhraní výkonová součástka-chladič.

Charakteristické znaky Dow Corning Sylgard Q3-3600



• Vysoká tepelná vodivost při zachování elektrických izol. vlastností
• Výborné dielektrické vlastnosti
• Dobrá teplotní stabilita, zvláště při vysokých teplotách
• Pružný
• Dlouhá doba použitelnosti
• Odolnost vůči reverzním změnám
• Žádné vedlejší produkty při vytvrzování
• Rychlé vytvrzování teplem
• Bez potřeby základního nátěru (primeru)



Typické vlastnosti Dow Corning Sylgard Q3-3600

Testovací metoda*
	Stav při dodání
	Barva (část A/ část B)	bílá/šedá
ASTM D455	Viskozita při 25 °C (část A/ část B), [mPas]	9.000/3.400
	Směšovací poměr, hmotnostní díly	1:1
	Po katalyzaci - 1:1 podle váhy
	Barva	šedá
ASTM D455	Viskozita při 25 ° C , [mPas]	6.000
	Doba použitelnost, [hod]	24
	Doba vytvrzování při 100 ° C , [min]	60
	při 150 ° C , [min]	30
	Fyzikální vlastnosti, tvrzeno 30 minut při 150 °C
	Barva	šedá
	Relativní hustota při 25 ° C	2.14
ASTM D676	Tvrdost měřená duroskopem, Shore A	88
ASTM D412	Mez pevnosti v tahu , [MPa]	6.5
ASTM D412	Poměrné prodloužení , [%]	55
	Tepelná vodivost, [W/mK]	1.04
	Objemový koeficient tepelné roztažnosti , [1/K]	6.0x10-4
	Pevnost ve smyku1 , [MPa]	2.5
	Elektrické vlastnosti, tvrzeno 30 minut při 150 °C
ASTM D149	Elektrická pevnost , [kV/mm]	27
ASTM D150	Permitivita při 1 MHz	4.4
ASTM D150	Ztrátový faktor při 1 MHz	0.002
ASTM D257	Objemový měrný odpor, [ohm.cm]	8.8x1014



Pro měření teploty použijte Indikátory a proužky pro měření teploty

Údaje uvedené v tomto Datalistu jsou založeny na současných znalostech a zkušenostech. Vzhledem k množství různých vlivů při zpracování a aplikaci tohoto produktu je však na odpovědnosti uživatele, aby si sám provedl testy a zkoušky a ověřil vhodnost použití tohoto materiálu a správný způsob aplikace v uživatelových konkrétních podmínkách.
