Sylgard 184 a Sylgard 182 - silicone elastomers

silikonové kaučuky Dow Corning pro elektroniku
a pro 3D tisk DLP Digital Light Processing

Popis Sylgardu

Sylgard 182 a 184 jsou čiré, středně viskózní kapalné silikony, které byly vyvinuty pro zalévání a zapouzdřování desek plošných spojů a jiných elektronických sestav. Obě složky Sylgardu jsou navrženy tak, aby šly snadno smíchat v poměru 10:1, vzniklá směs má nízkou viskozitu a snadno i za normálního tlaku teče a zatéká i pod drobné elektronické součástky. U náročných dílů je možno použít vakuové zalévání.Použitelný i na desky plošných spojů SMD se součástkami SMT a pájených olovnatými SnPb i bezolovnatými, leadfree, pájkami při pájení na vlně, reflow technologií či při pájení v parách.

Rozdíly v rychlosti vytvrzování mezi dvěma produkty dávají možnost flexibilního výběru. Sylgard 182 může být vytvrzován při minimální teplotě 65 °C, zatímco Sylgard 184 vytvrdne při pokojové teplotě (25 °C). Vytvrzení obou produktů může být zkráceno zvýšením teploty maximálně do 150 °C. Tyto elastomery se vytvrzují bez vývinu tepla konstantní rychlostí bez ohledu na tloušťku nebo stupeň prostorového omezení a bez vedlejších produktů.

Použití Sylgardu

• v technologii 3D tisku metodou DLP Digital Light Processing se používá na výrobu tiskové základny
• Sylgard 182 a 184 Silicone Elastomers jsou navrženy jako licí a zapouzdřovací přípravky, které poskytují pružnou ochranu proti vnějšímu prostředí pro moduly, relé, zdroje proudu, zesilovače, transformátory, feritová jádra, vinutí a konektory, optoelektronika.
• dále k zalévání biologických preparátů ve výzkumné praxi
• zapouzdřování - fotovoltaické PV solární články
• další použití zahrnuje zapouzdření desek plošných spojů a komponentů a jako adheziva. Tyto materiály se také používají pro elektronické aplikace v automobilovém průmyslu.
• Polydimethylsiloxane - PDMS - elastomery jako je Sylgard 184 jsou široce používány pro jemné litografické techniky při tvorbě mikrostruktur v mikrofluidních a mikroinženýrských mikroelektromechanických systémech MEMS



Charakteristické znaky Sylgardu

• Průsvitný
• Fyzikální a elektrická stabilita v širokém rozsahu teplot, frekvencí a vlhkosti
• Použitelný v širokém rozsahu teplot od -55 °C do +200 °C
• Vynikající ochrana proti vnějšímu prostředí
• Snadno opravitelný
• Žádná depolymerizace
• Samozhášecí
• Dobrá mez pevnosti v tahu
• Dobrá odolnost proti radiaci a mechanická ochrana
• Vytvrzování při pokojové teplotě - Sylgard 184
• Vytvrzování při vyšší teplotě - Sylgard 182

Sylgard 184 a Sylgard 182 - souhrn vlastností těchto silikonových zalévacích kaučuků

		Sylgard 182		Sylgard 184
Stav při dodání
Viskozita základní složky při 25 ° C, [mPas]		5 500		5 500
Směšovací poměr, hmotově		10:1		10:1
Viskozita, okamžitě po přidání vytvrzovacího činidla, [mPas]		4 000		4 000
Doba použitelnosti1 při 25 ° C (po přidání 10% vytvrzovacího činidla), [hod]		8		2
Po vytvrzení, 4 hodiny při 65 ° C
	Barva	čirá	čirá
ASTM D 2240	Tvrdost měřená duroskopem, Shore A	40	40
ASTM D 412	Mez pevnosti v tahu , [MPa]	6.2	6.2
ASTM D 412	Poměrné prodloužení , [%]	100	100
ASTM D 624	Pevnost v roztržení, čelist B [kN/m]	2.7	2.7
ASTM D 702	Specifická hustota při 25 ° C	1.05	1.05
	Objemový koeficient teplotní roztažnosti, [1/K]	9.6x10-4	9.6x10-4
	Tepelná vodivost, [W/m.K]	0.146	0.146
MIL-I-6923G	Odolnost vůči teplotnímu šoku ( -55 ° C až +155 ° C )	vydrží 10 cyklů	vydrží 10 cyklů
	Ztráta hmotnosti, [%]
	po 96 hodinách při 200 ° C	1.6	1.6
	po 1000 hodinách při 200 ° C	3.2	4.0

1 Doba potřebná pro zdvojnásobení viskozity směsi s katalyzátorem při 25 ° C



Typické vlastnosti

		Sylgard 182			Sylgard 184
Stav při dodání
Viskozita základní složky při 25 ° C, [mPas]		5 500			5 500
Viskozita, okamžitě po přidání vytvrzovacího činidla, [mPas]		4 000			4 000
Směšovací poměr, hmotově		10:1			10:1
Doba použitelnosti1 při 25 ° C (po přidání 10% vytvrzovacího činidla), [hod]		8			2
Po vytvrzení, 4 hodiny při 65 ° C
	Barva	čirá		čirá
ASTM D 2240	Tvrdost měřená duroskopem, Shore A	40		40
ASTM D 412	Mez pevnosti v tahu , [MPa]	6.2		6.2
ASTM D 412	Poměrné prodloužení , [%]	100		100
ASTM D 624	Pevnost v roztržení, čelist B [kN/m]	2.7		2.7
ASTM D 702	Specifická hustota při 25 ° C	1.05		1.05
	Objemový koeficient teplotní roztažnosti, [1/K]	9.6x10-4		9.6x10-4
	Tepelná vodivost, [W/m.K]	0.146		0.146
MIL-I-6923G	Odolnost vůči teplotnímu šoku ( -55 ° C až +155 ° C )	vydrží 10 cyklů		vydrží 10 cyklů
	Ztráta hmotnosti, [%]
	po 96 hodinách při 200 ° C	1.6		1.6
	po 1000 hodinách při 200 ° C	3.2		4.0
ASTM D 570	Absorpce vody, po 7 dnech ponoření při 25 ° C, [%]	<0.10		<0.10
ASTM D 746	Bod lámavosti, [ °C]	<-70		<-70
ASTM D 1218	Index lomu	1.430		1.430
	Radiační odolnost, zdroj Kobalt 60, [M Gy] 2	stále použitelný po expozici 2 Mega Gray; a křehký po 5 Mega Gray		stále použitelný po expozici 2 Mega Gray; a křehký po 5 Mega Gray
ASTM D 635	Hořlavost	samozhášecí		samozhášecí
Elektrické vlastnosti
		Sylgard 182			Sylgard 184
		Tvrzeno3	Stárnutí4		Tvrzeno3	Stárnutí4
ASTM D 149	Elektrická pevnost, [kV/mm]	22	24		22	24
ASTM D 150	Permitivita, 100 Hz	2.70	2.65		2.75	2.65
	100 kHz	2.70	2.65		2.75	2.65
ASTM D 150	Ztrátový faktor, 100 Hz	0.001	0.001		0.001	0.001
	100 kHz	0.001	0.001		0.001	0.001
ASTM D 257	Objemový měrný odpor, [ohm.cm]	2.0x1015	2.0x1015		1x1015	2.0x1015

1 Doba potřebná pro zdvojnásobení viskozity směsi s katalyzátorem při 25 ° C 2 M Gy (Mega Gray) = Mega Radx10 1/4

3Vytvrzováno 4 hod při 65 ° C 4 Tepelné stárnutí, 1 000 hodin při 200

 Silikony pro elektroniku

Zapouzdřování desek tištěných spojů pro měřící přístroje pro prostředí s nebezpečím výbuchu s čirým elastomerem Sylgard 182 od Dow Corning

Přední světový výrobce měřicích a řídicích přístrojů:

Přístroje pro měření pH vyráběné firmou Yokogawa Electrofact B.V. se dodávají také ve verzi odolné výbuchu pro nebezpečné prostředí s palivy, těkavými kapalinami, chemikáliemi. Yokogawa Electrofact B.V. je evropská filiálka Electric Corporation, jedné ze tří největších společností v této specializované oblasti na světě.

Sylgard elastomer nahrazuje polyuretan

Před 7 nebo více lety byl dvousložkový polyuretanový materiál používaný k zapouzdřování tištěných spojů těchto přístrojů nahrazen čirým silikonovým elastomerem Sylgard 182 od Dow Corning. Výrobní ředitel Yokogawa Electrofact J.Manschot říká: “Původní důvod pro změnu byl ten, že jedna ze dvou složek polyuretanu vyvíjela plyn, který byl nebezpečný zdraví. Ovšem zjistili jsme také, po několika počátečních problémech s adhezí, které byly vyřešeny základním nátěrem doporučeným Dow Corning, že se se silikonovým elastomerem snadněji pracuje. A navíc má vynikající izolační vlastnosti, které jsou absolutně podstatné pro přístroj na měření pH.”

Jednoduše se aplikuje, zůstává čirým a snadno opravitelný

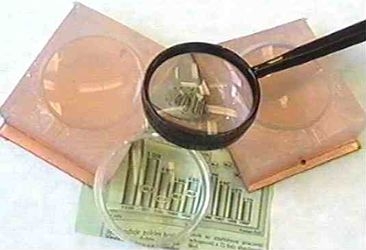

Deska tištěných spojů se vloží do formy a elastomer Sylgard 182 po odvzdušnění ve vakuové komoře se na ně jednoduše nalije. Vytvrdí se do tvaru čtvercového rovnoměrného a průsvitného balíčku, snadno vytažitelného z formy. Pohled, který poskytuje na desku s tištěnými spoji, zůstává jasný po celou dobu a umožňuje vizuální inspekci.

Údaje uvedené v tomto Datalistu jsou založeny na současných znalostech a zkušenostech. Vzhledem k množství různých vlivů při zpracování a aplikaci tohoto produktu je však na odpovědnosti uživatele, aby si sám provedl testy a zkoušky a ověřil vhodnost použití tohoto materiálu a správný způsob aplikace v uživatelových konkrétních podmínkách.
