Dow Corning Sylgard 160 - silikonový kaučuk pro elektroniku

silikonový kaučuk pro elektroniku

teplovodivá zalévací hmota

thermally conductive encapsulant

Popis

Sylgard Sylgard 160 Silicone elastomer je nízkoviskózní teplovodivý adiční silikonový elastomer s pružným režimem vytvrzování. Je to dvousložkový materiál, který se míchá hmotnostně či objemově v poměru 1:1. Po vytvrzení vytvoří pevný materiál. Aplikace JE možná ručně či automatickým míchacím a dávkovacím zařízením.

Při použití primeru má tento produkt dobrou adhesi k většině kovů, keramice, sklu a některým plastům (primery 1200, P5200).

Použití

Sylgard 160 je speciálně navržen pro aplikace v elektronice a podobně, kde je zvláště důležitý přenos tepla (výkonová součástka-chladič, kovové pouzdro-senzor teploty apod.).Pružná povaha tohoto materiálu způsobuje, že se přizpůsobuje velkým změnám teploty bez zatěžování citlivých součástek vysokým mechanickým napětím. Mezi typické aplikace patří zalévání napájecích jednotek, konektorů, senzorů, transformátorů, zesilovačů, vysokonapěťových rezistorových bloků, relé atd.

Charakteristické znaky Sylgardu 160

• dobrá tepelná vodivost při zachování elektrických izol. vlastností
• výborné dielektrické vlastnosti
• dobrá teplotní stabilita, zvláště při vysokých teplotách
• pružný
• dlouhá doba použitelnosti
• odolnost vůči reverzním změnám
• žádné vedlejší produkty při vytvrzování
• vytvrzování za normální i zvýšené teploty
• pro dobrou adhesi je vhodné použít primer
• ochrání proti působení vlhkosti

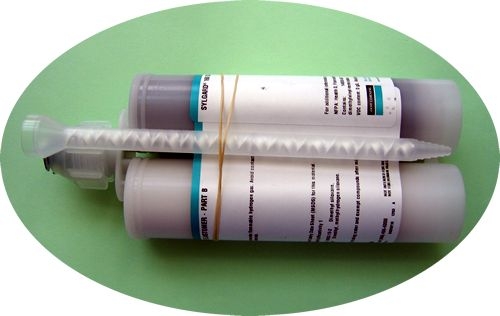

• balení v tubách či v plechovkách



Typické vlastnosti

Stav při dodání
Barva (část A/ část B)	bílá/šedá
Viskozita při 25° C (část A/ část B), [mPas]	4.000/4000
Směšovací poměr, hmotnostní či objemové díly	1:1
Po katalyzaci - 1:1 podle váhy
Barva	šedá
Viskozita při 25° C , [mPas]	4.000
Doba použitelnost, [min]	30 při 20oC
Doba vytvrzování při 25° C , [hod]	24
Doba vytvrzování při 100° C , [min]	10
Doba vytvrzování při 150° C , [min]	5
Fyzikální vlastnosti, po vytvrzení
Barva	šedá
Relativní hustota při 25° C	1,57
Tvrdost měřená duroskopem, Shore A	60
Tepelná vodivost, [W/mK]	0,58
Lineární koeficient tepelné roztažnosti , [um/m-oC]	6.0x10-4
Elektrické vlastnosti
Elektrická pevnost , [kV/mm]	20,9
UL94	94-V0
UL Teplotní index, Elektrický/Mechanický, oC	105/105
Permitivita při 100 Hz	3,30
Permitivita při 100 kHz	3,20
Ztrátový faktor při 100 Hz	0.01
Ztrátový faktor při 100 kHz	0.002
Objemový měrný odpor, [ohm.cm]	1x1015
