MR 3404 jednosložková bezrozpouštědlová zalévací a zakapávací tavná hmota pro elektroniku

vhodná i pro vysokofrekvenční zařízení

Elektroizolační zalévací hmota pro zapouzdřovaní ve výrobě a servisu elektronických zařízení. Dá se použít (roztavit) opakovaně a díky tomu jsou minimální ztráty této hmoty při používání. Ideální pro vývoj, maloseriovou i velkoseriovou výrobu

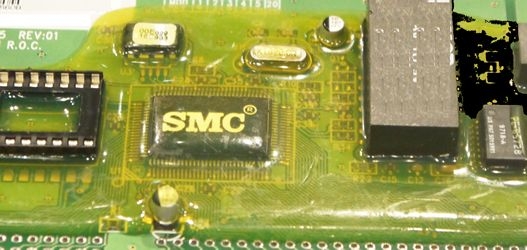

• pro zapouzdřování elektronických součástek a desek plošných spojů
• utěsňování konektorů a drobných mezer
• díky nízké relativní permitivitě (dielektrické konstantě) vhodná pro zalévání vysokofrekvenčních obvodů a zařízení
• zapouzdřovací hmota MR 3404 je použitelná také při sériové výrobě, protože výrazně zkracuje procesní časy



Popis

• Jednokomponentní a bezrozpouštědlová zalévací pryskyřice na bázi polyolefinů.
• Vzhled: zelenožlutá, částečně průhledná hmota



Vlastnosti

• Plastická jednosložková pryskyřice tavící se při teplotě nad +120 ^oC. Má špičkové dielektrické vlastnosti a prokazuje velmi dobrou adhesi na mnoho rozdílných substrátů v rozsahu teplot -40 ^oC až 80 ^oC (120 ^oC v pouzdru).
• Vzhledem k velmi nízké absorpci vlhkosti (0,05%) se hodnota elektrické resistance nesnižuje ani při ponoření ve vodě
• je odolný proti působení kyselin a výluhů jakož i polárních rozpouštědel, hub a plísní
• není odolný proti působení alifatických, aromatických a chlorovaných uhlovodíků.
• umožňuje snadnou opravitelnost vzhledem k snadnému roztavení horkovzdučným zařízením
• výborně se spojuje kabelovými plasty

Aplikace

• vzhledem výborným dielektrickým vlastnostem je tento materiál ideální pro použití v elektronickém průmyslu jako ochrana proti vlhkosti, korosi, vibracím a migracím.
• dále může být použit pro upevnění jednotlivých součástek, jako ochrana hybridních integrovaných obvodů i celých desek plošných spojů.
• velkou výhodou je, že MR 3404 neproniká drobnými otvory a nezateče na piny konektorů apod.



• díky nízké relativní permitivitě (dielektrické konstantě) je tato zalévací hmota vhodná pro zalévání a zakapávání vysokofrekvenčních obvodů, vf cívek a vysílacích a přijímacích zařízení

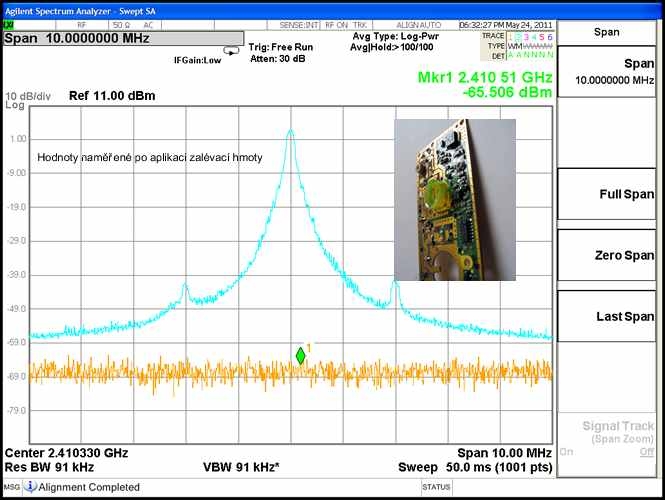

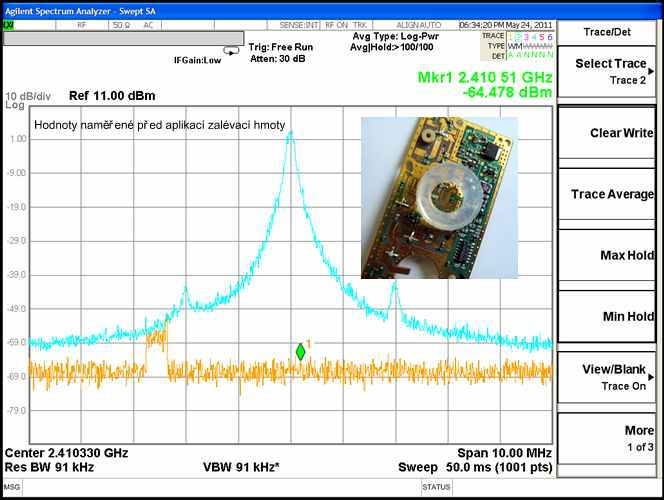

Záznam měření na analyzátoru ukazuje, že nedošlo k žádné negativní změně vysofrekvenčních vlastností zařízení:



Zpracování

• Pryskyřice MR 3404 může být snadno aplikována odpovídající tavnou pistolí nebo dávkovačem s ohřevem. Nad teploto 140 ^oC je kapalný. Při ochlazování taveniny se při teplotě 100 ^oC stává opět pevnou látkou.Substrát by měl být před aplikací vysušen aby nedocházelo k tvorbě bublin.

Velká výhoda

není potřeba žádné speciální zařízení pro míchání či vytvrzování.

Podmínky vytvrzování

Ochlazení na teplotu místnosti. Žádné speciální požadavky.

Vyzkoušeno v laboratoři ELCHEMCo

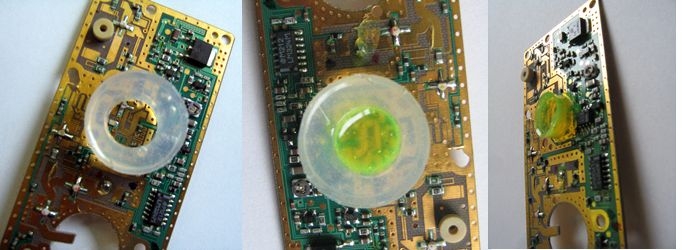

V laboratoři ELCHEMCo bylo ověřeno použití pro elektroniku. Při zalévání byl použit silikonový kroužek pro vymezení oblasti pro zalití. Kroužek či jiný připravený tvar stačí na plošný spoj položit a zamezí se tak roztečení zalévací hmoty po celé desce plošného spoje.

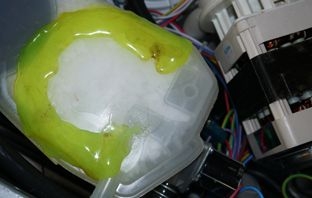

Dále bylo ověřeno,že MR3404 má vzhledem ke svému chemickému složení výbornou adhesi na HD polyethylen a HD polypropylen.

Skladování

Zalévací hmota MR 3404 může být skladována nejméně 6 měsíců na chladném a suchém místě, aby nedošlo k slepení bloků dohromady a aby byly zachovány optimální vlastnosti tohoto materiálu.

Bezpečnost práce.

Před použitím se seznamte s bezpečnostním listem.

Fyzikální a chemické vlastnosti materiálu zalévací hmoty MR 3404

Vlastnost	Hodnota	Jednotka	Podmínky stanovení
Tvrdost	10 - 15		Shore A, 23 °C
Prodloužení	140	%	DIN 53455
Viskosita (180 °C)	1100±400	mPas	DIN 53229
Specifická hmotnost	0,86	g/cm3	DIN 53217
Objemová resistivita po vytvrzení po 7 dnech ponoru ve vodě	3 x 1015 5 x 1015	Ohm * cm	VDE 0303 Part 2
Povrchová resistivita po vytvrzení po 7 dnech ponoru ve vodě	5 x 1014	Ohm	VDE 0303 Part 3
Dielektrická pevnost po vytvrzení po 7 dnech ponoru ve vodě	> 30	kV/mm	VDE 0303 Part 2
Relativní permitivita	2,1		VDE 0303 Part 4
Ztrátový faktor	< 0,001		VDE 0303 Part 4
Tracking (CTI)	CTI > 600		DIN IEC 112 (roztok A)
Provozní teploty	-40 až +120	°C
Max. trvalá teplota	+ 80 (+120)	°C
Bod tání	100	°C	DIN 52011
Absorpce vody	0,05	%	4 dny při pokojové teplotě
Hmotnostní ztráta	0,6	%	při 140 °C/284 °C, 24 hod.

Údaje uvedené v tomto Datalistu jsou založeny na současných znalostech a zkušenostech. Vzhledem k množství různých vlivů při zpracování a aplikaci tohoto produktu je však na odpovědnosti uživatele, aby si sám provedl testy a zkoušky a ověřil vhodnost použití tohoto materiálu a správný způsob aplikace v uživatelových konkrétních podmínkách.
