PU 431 - PH 30

polyuretanová zalévací hmota pro elektroniku



POZOR ! Výrobcem došlo k přejmenování materiálu z označení PL431-G30 na označení PU431-PH30

Poměr míchání PU431 : PH30
hmotnostně 100:17, objemově 100:14

Aplikace zalévací hmoty

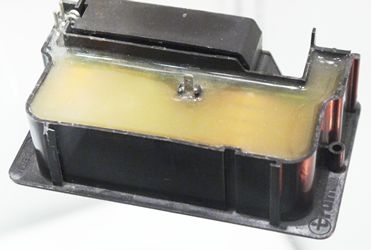

Poloprůhledné nebo černé zapouzdřování desek plošných spojů, elektrických a elektronických modulů, obzvláště dílů citlivých na termo-mechanické namáhání.

Zpracování zalévací hmoty

Ruční nebo automatické zalévání, možné i zalévání ve vakuu. Vytvrzování při pokojové teplotě. Je doporučeno před zaléváním vysušit či předehřát příslušnou sestavu. Pokud je vytvrzení prováděno při pokojové teplotě tak jsou konečné vlastnosti materiálu dosaženy až po několika dnech. Vytvrzování je samozřejmě jako u většiny zalévacích hmot urychlit vyšší teplotou např. 60 ^oC po dobu 15 hodin.

Popis polyuretanové zalévací hmoty PU 431 - PH30

Dvousložková licí hmota. Velmi dobré elektrické vlastnosti. Vytvrzený materiál je pružný a svoji pružnost si udržuje i při velmi nízkých teplotách. Velmi nízká absorpce vody a propustnost vlhkosti. Dobrá adhese ke sklu, keramice, plastům a kovům. Neobsahuje rozpouštědla.

Specifikace složek systému

Složka - pryskyřice - PU431

Barva			průhledná nebo černá
Viskozita při 25 oC	IO-10-50	mPas	1000 - 1800
Specifická hmotnost při 25 oC	IO-10-56	g/ml	0,94- 0,98
Doba želatinace (100 ml, 80 oC)	IO-10-52b (*)	Min.	32 - 50

Složka - tvrdidlo - PH30

Barva			hnědá
Viskozita při 25 oC	IO-10-50	mPas	100 - 250
NCO obsah	IO-10-55	% hmot.	27,5 – 29,5
Specifická hmotnost při 25 oC	IO-10-51	g/ml	1,21 - 1,23

TYPICKÁ CHARAKTERISTIKA SYSTÉMU

Poměr míchání hmotnostně	100 : 17
Poměr míchání objemově	100: 14
Počáteční viskozita směsi při 25 oC	IO-10-50	mPas	1000 - 1500
Počáteční viskozita směsi při 40 oC	IO-10-50	mPas	700 - 1000
Zpracovatelnost při 25 oC, 10000 mPa.s (pot life)	IO-10-50 (*)	Minuty	80 - 90
Zpracovatelnost při 40 oC, 10000 mPa.s (pot life)	IO-10-50 (*)	Minuty	60 - 70
Doba želatinace (15ml, 6 mm, 25 oC)	IO-10-73 (*)	Hod.	3 - 4
Čas odformování (15 ml, 6 mm, 25 oC)	(*)	Hod.	20 - 24
Dotvrzení (post-curing)	60 oC (**)	Hod.	(15)

(*) pro větší množství materiálu se zpracovatelnost zkracuje a vzrůstá exoterm tj. množství uvolněného tepla.

(**) dotvrzení se používá výběrově dle aplikace

(***) maximální doporučená pracovní teplota je dána na základě laboratorních informací. Uživatel si musí provést vlastní ověření a stanovení na skutečném vzorku s přihlédnutím k použitým konstrukčním technologiím a materiálům

(ns) nestanoveno

TYPICKÁ CHARAKTERISTIKA VYTVRZENÉHO SYSTÉMU

VLASTNOSTI URČENÉ NA STANDARTNÍM TESTOVACÍM VZORKU VYTVRZOVANÉM 24 HOD. PŘI POKOJOVÉ TEPLOTĚ

+15 HOD. PŘI 60 °C

Povrch		Poloprůhledný
Specifická hmotnost při 25oC		ASTM D792	g/ml	0,98 – 1,02
Tvrdost Shore při +25oC		ASTM D2240	A/15	25 - 30
Tvrdost Shore při -20oC		ASTM D2240	A/15	48 - 52
Tvrdost Shore při -40oC		ASTM D2240	A/15	60 - 65
Teplota skelného přechodu		ASTM D3418	oC	< -40
Absorpce vody	2 hod při 100 oC 24 hod. při normální teplotě	ASTM D570 ASTM D570	% %	0,9 – 1,00 0,45 - 0,55
Lineární tepelná roztažnost Tg + 10 oC		ASTM E831	10-6/ oC	260 - 280
Lineární tepelná roztažnost Tg - 10 oC		ASTM E831	10-6/ oC	ns
Maximální doporučená pracovní teplota		IEC 85	oC	110
Hořlavost		UL94		ns
Tepelná vodivost		ASTM C518	W/(m.K)	0,20 – 0,25
Dielektrická konstanta		ASTM D150		3,8 – 4,3
Ztrátový faktor		ASTM D150	*10-3	30 - 40
Objemová rezistivita		ASTM D257	ohm*cm	3 - 5 *1015
Dielektrická pevnost		ASTM D149	kV/mm	16 - 18
Pevnost v ohybu		ASTM D790	MN/m2	n.a
Maximální napětí		ASTM D790	%	n.a.
Elastický modul v ohybu		ASTM D790	MN/m2	n.a
Pevnost v tahu		ASTM D638	MN/m2	0,3 - 0,5
Prodloužení		ASTM D638	%	45 - 55

Údaje uvedené v tomto Datalistu jsou založeny na současných znalostech a zkušenostech. Vzhledem k množství různých vlivů při zpracování a aplikaci tohoto produktu je však na odpovědnosti uživatele, aby si sám provedl testy a zkoušky a ověřil vhodnost použití tohoto materiálu a správný způsob aplikace v uživatelových konkrétních podmínkách.
